源头工厂 · OEM定制

高防护标准型

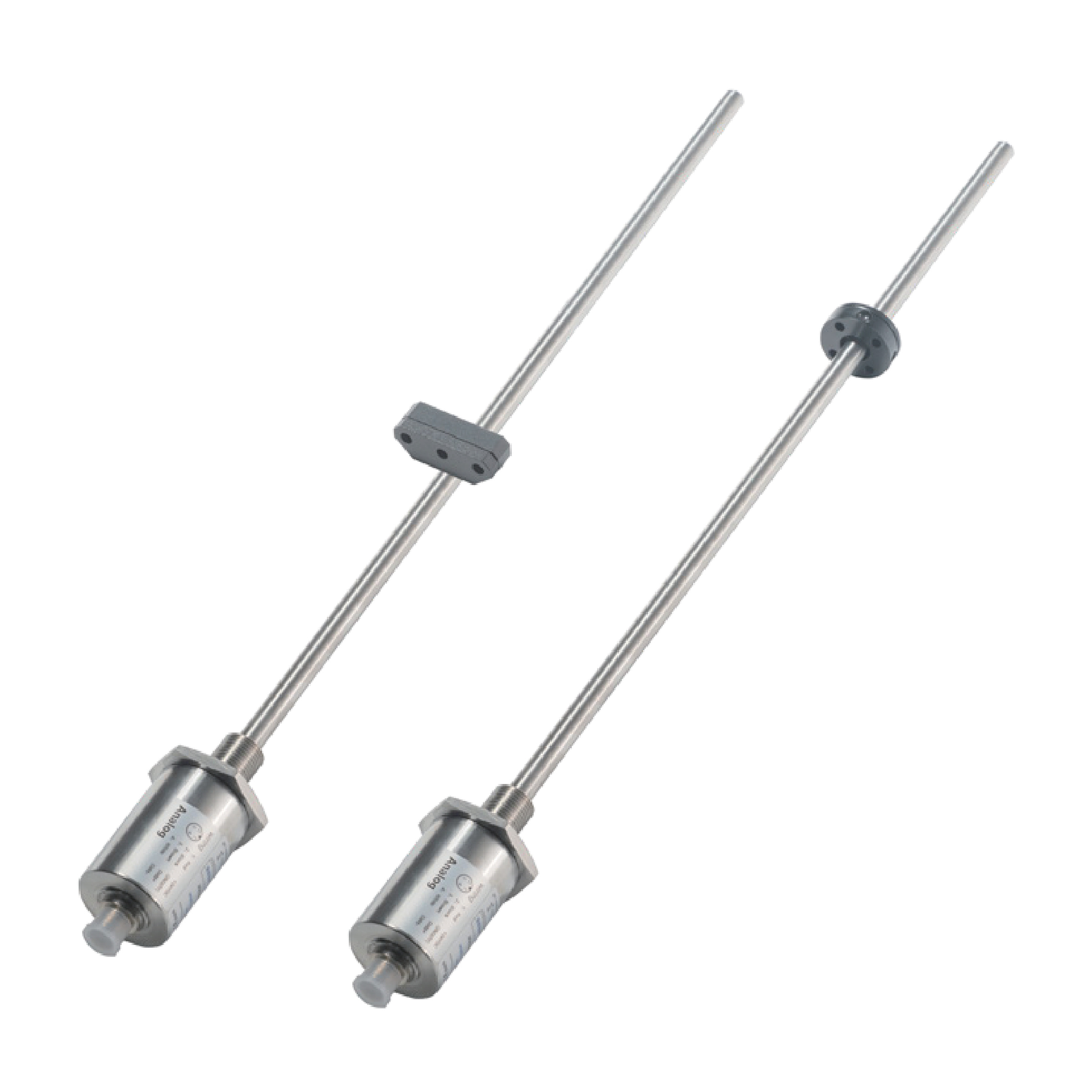

磁致伸缩位移传感器（GH 系列）

Name: 高防护标准型 IP68磁致伸缩位移传感器
Brand: SEGMENsensor 西格门传感器

不锈钢外壳，防护等级 IP68，量程 25–8000mm，分辨率 1μm，非接触绝对值输出。兼顾长量程与高防护，适用通用工业、户外及冶金等高可靠位移测量。

量程 25–8000mm 分辨率 1μm IP68 不锈钢外壳模拟/SSI/RS485 高可靠

微信获取报价填写询价表单

产品简介

什么是高防护标准型磁致伸缩位移传感器？

GH 系列采用不锈钢外壳与 IP68 高防护设计，兼具最大 8000mm 长量程与非接触绝对测量，适合对防护、防腐、可靠性要求较高的通用工业与户外位移场景。

💧

IP68 高防护

不锈钢外壳，防尘防水、耐腐蚀，适合户外与潮湿环境

🎯

绝对值 1μm

16位D/A，非线性<±0.01%FS，绝对输出免归零

📐

长量程

最大量程 8000mm，覆盖大行程测量

⚙️

多输出

模拟量、SSI、RS485(Modbus RTU) 可选

系列构成

GH 系列高防护标准型

不锈钢 IP68 磁致伸缩位移传感器。

GH 系列 · 不锈钢 IP68

不锈钢外壳，高防护等级，适用通用高可靠位移测量。

量程 25–8000mmIP68模拟/SSI/RS485

技术参数

技术参数表

数据依据西格门磁致伸缩产品规格书 V1.1；非标规格可定制，下单时请与张工确认。

参数项	规格	备注
测量原理	磁致伸缩时差法	绝对值输出，非增量型
测量范围	25–8000mm	具体量程按型号/定制
分辨率	模拟量 16 位 D/A；数字量 1μm
非线性度	< ±0.01% FS（最小 ±50μm）
重复精度	< ±0.001% FS（最小 ±5μm）
输出信号	模拟量 4-20mA / 0-20mA / 0-10V、SSI、RS485(Modbus RTU)	下单时指定
供电电压	24VDC（±20%）
工作电流	< 60mA	随量程变化
更新时间	< 10ms	随量程变化 [待确认分档值]
反接保护 / 过压保护	最大 −30VDC / 最大 36VDC
绝缘强度 / 温度系数	500VDC / < 30ppm/℃
工作温度 / 存储温度	−40~+85℃ / −55~+85℃
湿度	≤ 90%，不结霜
防护等级	IP68
耐压能力	35MPa 连续 / 70MPa 峰值（内置型）
结构材料	304 不锈钢外壳，铝合金电子仓
安装方式	M18×1.5（可选 M20×1.5 / 3/4"-16UNF-3A）
位置磁环	环形磁环或浮球
连接方式	直接出线或航空插头	M12 / 定制
是否定制	可定制	量程/接口/输出/防爆等级

选型答疑

选型 FAQ

GH 侧重高防护（IP68）与不锈钢耐腐蚀的通用/外部安装；拉杆式内置型（RH/P）侧重缸内耐压安装。按安装方式与防护需求选择。

IP68 指持续浸水防护，具体浸没深度与时长以订货规格为准，长期水下应用请提前告知工况确认。

最大 8000mm，具体量程按行程定制。

输出模拟量/SSI/RS485(Modbus RTU)，量程/接口/材质可定制，样品起订 1 件。

进口替代

进口高防护位移传感器国产替代

西格门 GH 系列对标进口高防护不锈钢磁致伸缩位移传感器核心指标（IP68、长量程、1μm 分辨率），国内备货、样品交期约 15 个工作日，量程与接口全定制。
