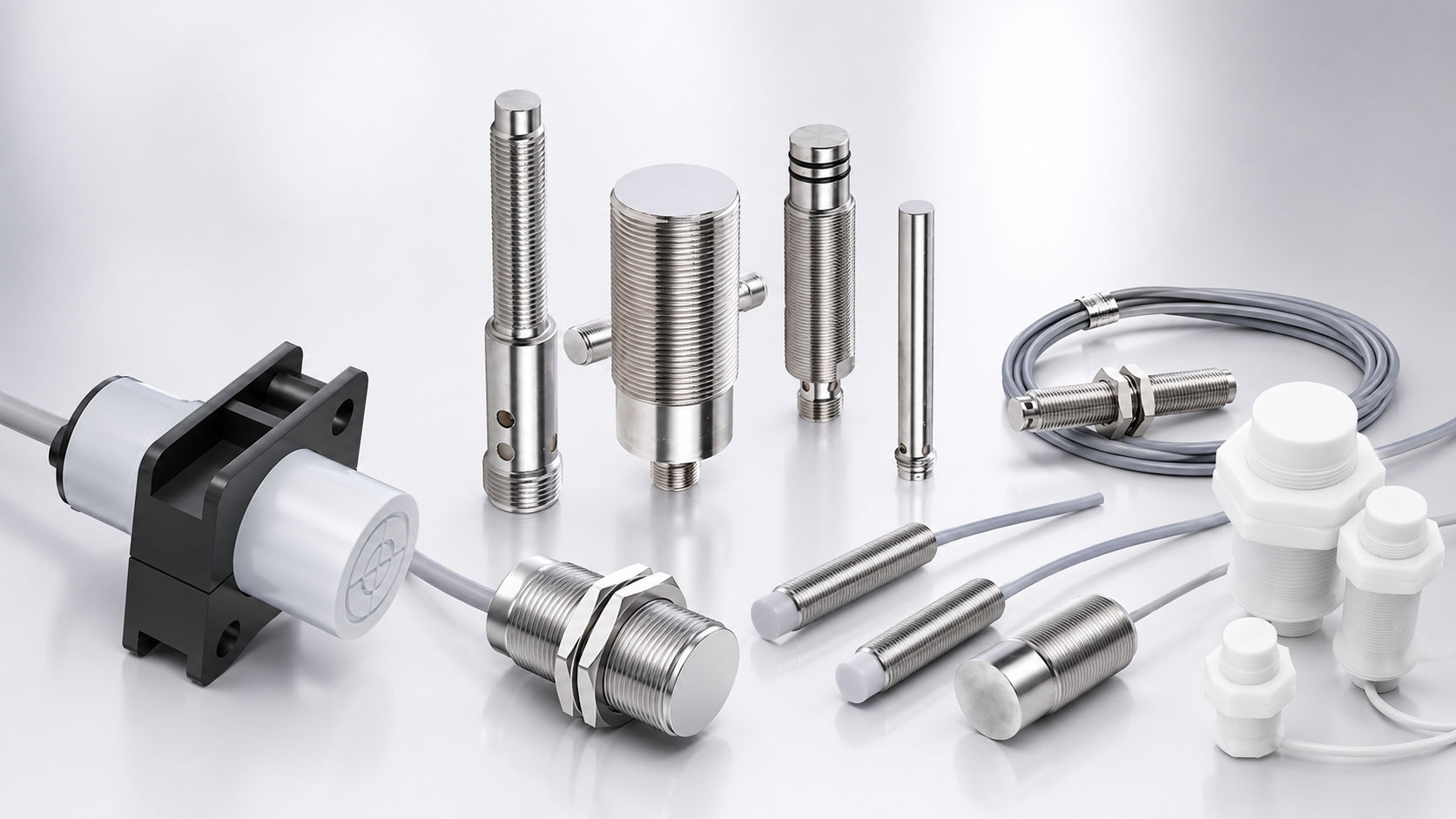

接近开关NPN PNP区别：图解+接线+配PLC完全指南
NPN还是PNP？接哪种PLC？三线怎么接？信号灯亮但PLC没信号怎么排查？本文用8维对比表+SVG接线图+PLC选型矩阵+故障排查表+FAQ×8，彻底搞懂不踩坑。
NPN还是PNP？接哪种PLC？三线怎么接？信号灯亮但PLC没信号怎么排查？本文用8维对比表+SVG接线图+PLC选型矩阵+故障排查表+FAQ×8，彻底搞懂不踩坑。
一句话：NPN 信号线拉低（电流流出传感器），PNP 信号线拉高（电流流入传感器）
内部为 NPN 三极管。当检测到目标时，三极管导通，信号线（黑色）与 GND（蓝色）接通，信号线输出低电平（约0V），电流从负载流向传感器（电流从外向内，故称"漏型"）。
内部为 PNP 三极管。当检测到目标时，三极管导通，信号线（黑色）与 +24V（棕色）接通，信号线输出高电平（约+24V），电流从传感器流向负载（电流从内向外，故称"源型"）。
选型时核对此表，重点看"PLC输入类型匹配"一行
| 对比维度 | NPN 型 | PNP 型 |
|---|---|---|
| 信号线输出电平 | 低电平（约 0V，与GND导通） | 高电平（约 +24V，与电源正极导通） |
| PLC输入类型匹配 | 漏型输入（Sink），COM接+24V | 源型输入（Source），COM接0V |
| 适配PLC品牌 | 三菱FX/Q、某日系品牌CJ/CP、多数国产PLC | 某欧系PLC/300/1500，部分国产PLC |
| 三线接法（棕/蓝/黑） | 棕→+24V，蓝→GND，黑→PLC输入端 | 棕→+24V，蓝→GND，黑→PLC输入端 |
| PLC的COM端接法 | COM端接 +24V（漏型） | COM端接 0V / GND（源型） |
| 国内市场占比 | 约55%（日系PLC市场占主导） | 约45%（某欧系品牌系市场扩大） |
| 互换性 | 不可直接互换，需同时更换传感器和PLC输入接线 | |
| 通用型选项 | 部分两线制型号同时兼容，但三线制无NPN/PNP通用型 | |
线色：棕色=电源正极，蓝色=电源负极（GND），黑色=信号线。接线规范依据GB/T 14048.10 接近开关国家标准及IEC 60947-5-2 低压接近开关国际标准。
按PLC品牌直接找答案，不需要查手册
| PLC品牌/型号 | 输入类型 | COM端接法 | 配传感器类型 | 备注 |
|---|---|---|---|---|
| 三菱 FX3U / FX5U / Q系列 | 漏型（Sink）默认 | COM 接 +24V | NPN | FX5U支持漏/源切换，查手册 |
| 某日系品牌 CJ2 / CP1H / NX系列 | 漏型（Sink）默认 | COM 接 +24V | NPN | NX系列支持源型，需确认型号 |
| 某欧系品牌 S7-1200 / S7-1500 | 源型（Source） | 1M 接 0V | PNP | S7-1200 SM1221支持漏型（需选型） |
| 某欧系品牌 S7-300 / S7-400 | 源型（Source） | COM 接 0V | PNP | — |
| 汇川 H3U / AM600 | 漏型（Sink）默认 | COM 接 +24V | NPN | 查产品手册确认，部分型号可切换 |
| 台达 DVP / AS系列 | 漏型（Sink）默认 | COM 接 +24V | NPN | AS系列支持漏/源可切换 |
| 信捷 XC / XD系列 | 漏型（Sink） | COM 接 +24V | NPN | — |
| 倍福 Beckhoff EK / EP | 源型（Source） | COM 接 0V | PNP | EtherCAT I/O模块均为源型 |
NO（Normal Open，常开）
未检测到目标→输出断开（OFF）；检测到目标→输出接通（ON）。
工业最常用，型号后缀通常标 NO 或省略。
NC（Normal Closed，常闭）
未检测到目标→输出接通（ON）；检测到目标→断开（OFF）。
用于安全回路（断线即报警），型号后缀标 NC。
两线制（棕+蓝）：串联于回路，结构简单，有漏电流（1–2mA），不适合高阻抗PLC输入。
三线制（棕+蓝+黑）：独立电源和信号线，驱动能力强（200mA），工业主流，与PLC最兼容。
四线制（棕+蓝+黑+白）：同时有NO和NC两路输出，黑色为NO，白色为NC，适合需要双输出的场合。
信号灯亮但PLC没信号是最常见问题，90%是COM端接错
| 故障现象 | 可能原因 | 排查方法 | 解决方案 |
|---|---|---|---|
| 信号灯亮，但PLC无输入 | NPN/PNP接反；PLC COM端接法错误 | 万用表测黑色线对GND电压：低电平→NPN，高电平→PNP；核对PLC COM端接法 | 换匹配型号传感器，或修改PLC COM端接线 |
| 传感器不亮，无输出 | 电源未接通；电源极性反接；传感器损坏 | 测棕色线电压：应为+24V（±10%）；蓝色线应为0V；检查电源接线极性 | 检查电源接线，确认电压；测量电流（棕色线串联电流表，应<50mA空载） |
| 传感器常亮（持续输出ON） | 目标物未离开检测范围；黑色线与GND短路（NPN）或与+24V短路（PNP） | 将检测目标移走观察是否恢复；万用表测黑色线电阻对GND | 清除检测范围内异物；检查接线是否短路 |
| 检测距离变短 | 感应面污染；目标材质变化；电源电压低 | 用酒精清洁感应面；测供电电压是否低于18V；换铁质目标测试 | 清洁感应面；检查电源；非铁质目标需降额使用 |
| 输出信号抖动/不稳定 | 电磁干扰；接线过长未屏蔽；目标在检测边缘抖动 | 用屏蔽电缆；检查传感器与强电线路间距（>30cm）；调整安装位置 | 使用屏蔽电缆单端接地；加RC滤波或PLC侧增加软件滤波时间 |
