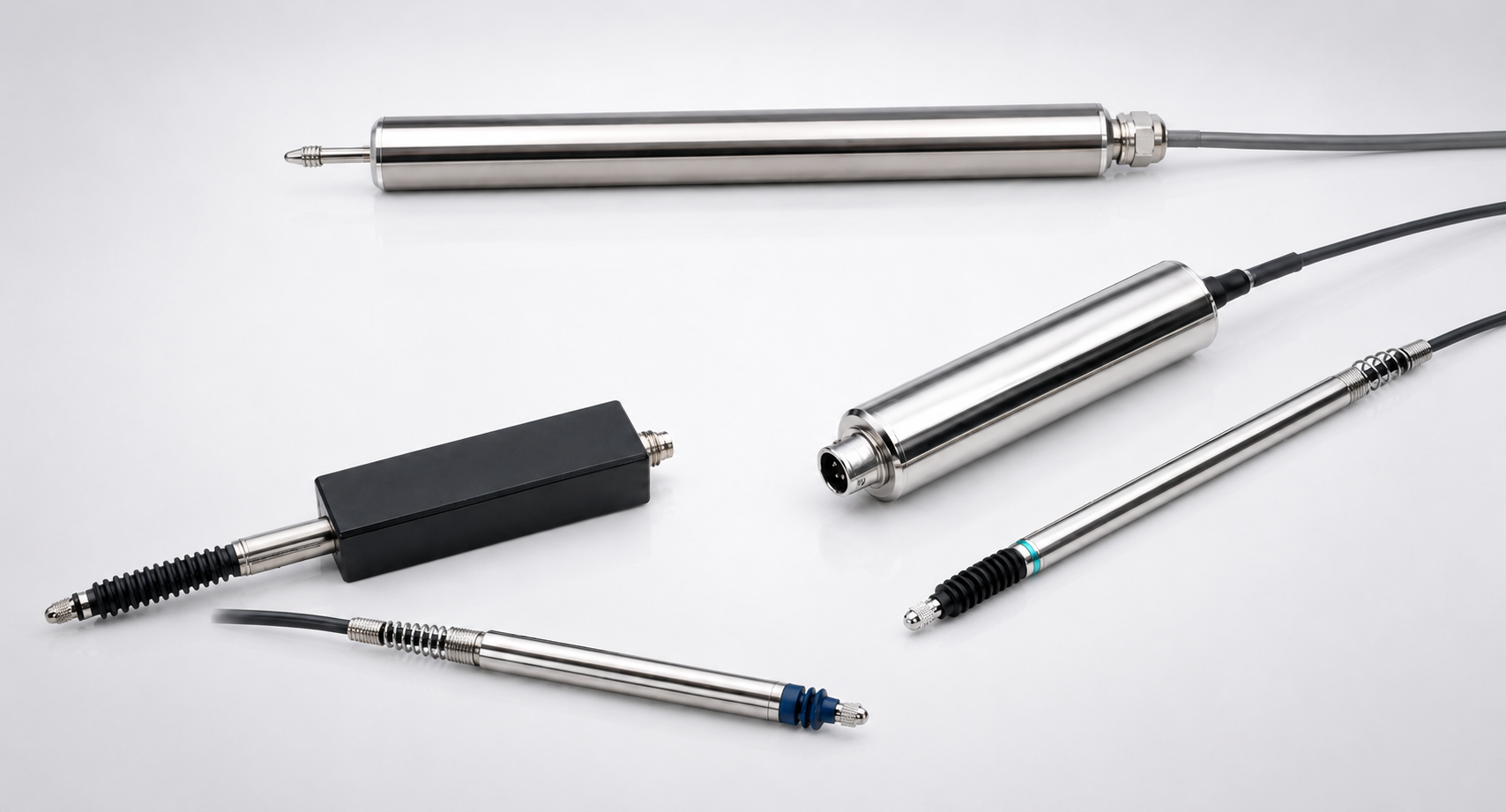

LVDT、拉绳式、弹簧接触式三大类，量程从±0.5mm到6000mm，按应用精准匹配。
线圈非接触感应，无机械磨损，精度±0.05%FS，适合高频动态测量和极端环境。
钢丝绳拉伸跟踪运动，量程最大6000mm，安装灵活，可适应任意方向运动，成本低。
弹簧自动复位，探针直接接触被测面，无需刚性连接，适合表面轮廓、板材厚度测量。
不同原理各有优势，按量程、精度、安装方式三个维度快速锁定正确选型。
| 对比项 | LVDT线性差动变压器 | 拉绳式位移传感器 | 磁致伸缩位移传感器 |
|---|---|---|---|
| 量程范围 | ±0.5mm ~ ±500mm（短量程最优） | 50mm ~ 6000mm（最大量程） | 50mm ~ 4000mm |
| 精度 | ±0.05%FS（最高） | ±0.1%FS | ±0.05%FS |
| 安装方式 | 刚性连接，需对准 | 灵活拉绳，任意方向 | 缸内置或外置 |
| 液压缸适用 | 短行程可用（≤300mm） | 外置安装，适合改造 | 内置首选，耐高压 |
| 防护等级 | IP67 | IP67 | IP67，可防爆 |
| 耐振动冲击 | 中等 | 中等 | 极佳（非接触） |
| 成本 | 中 | 低 | 中高 |
| 典型应用 | 阀门开度、注塑机、试验台 | 起重机、桥梁挠度、门架 | 液压缸、煤矿支护、石化储罐 |
不确定选哪种？告知测量对象和量程范围，张工3分钟给出推荐型号。→ 立即咨询
覆盖LVDT、拉绳式两大类型，支持定制量程、输出信号、接口、防护等级。

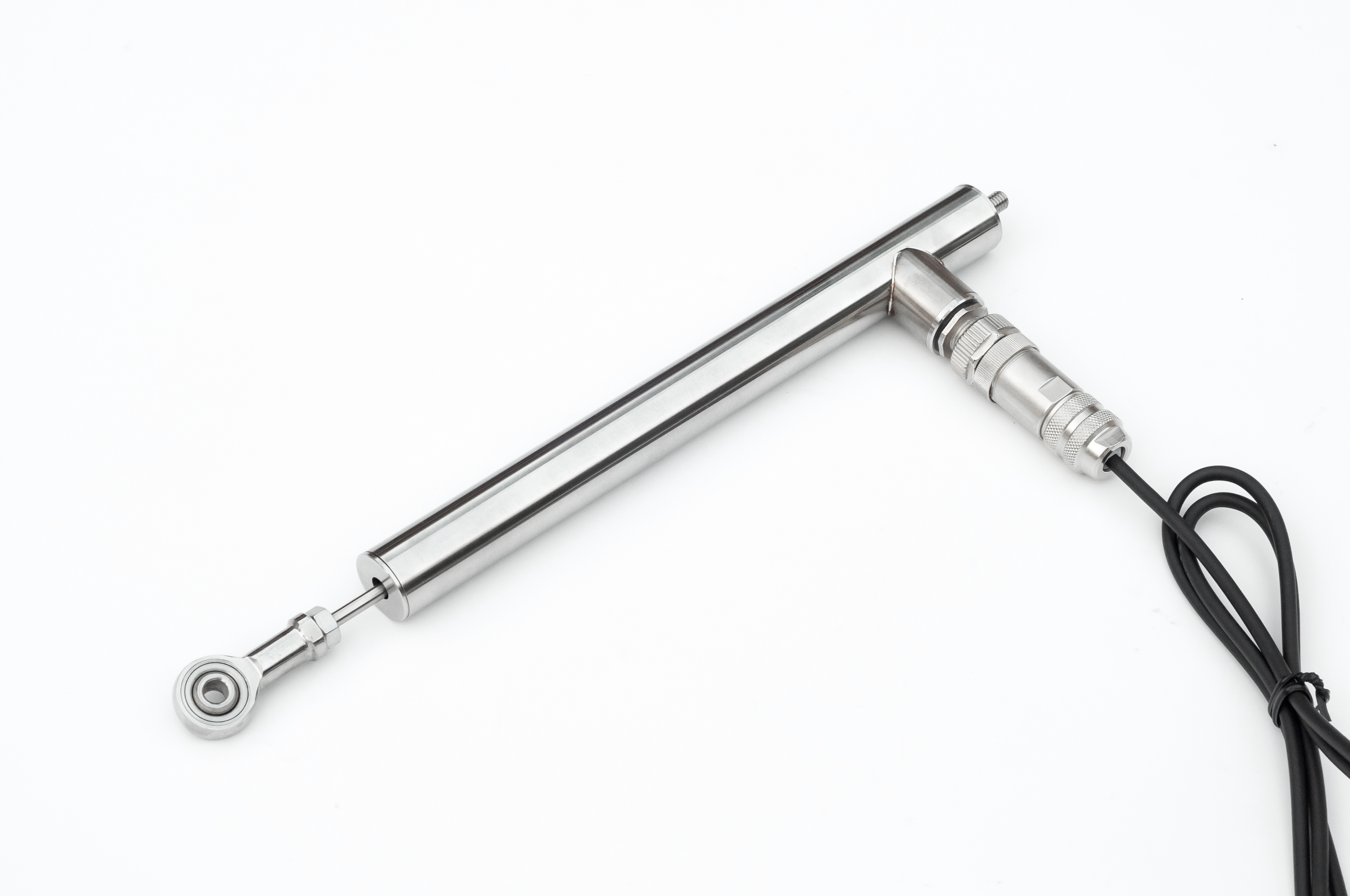

杆端鱼眼关节，安装对中容差大，适合注塑机开合模量、阀门行程测量，-40~+125°C宽温度范围。

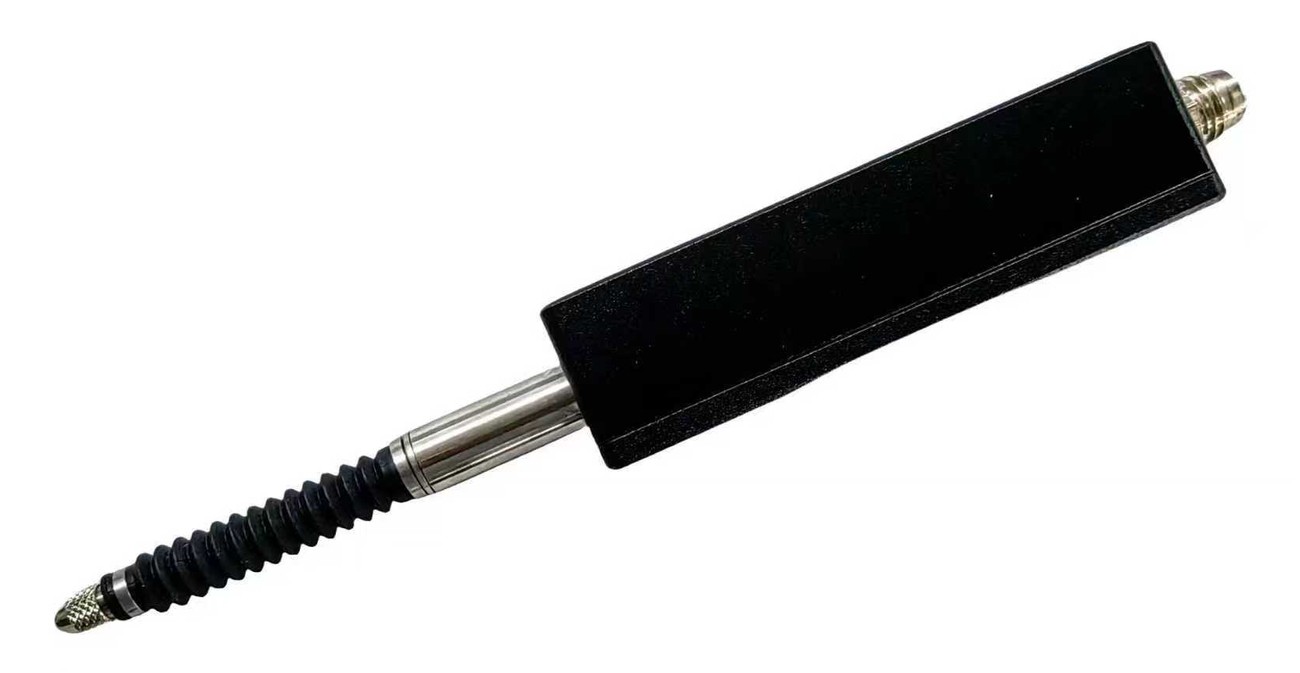

弹簧自动复位探针，无需刚性连接，直接接触被测面，适合板材厚度、模具开合量检测，体积超小。
不锈钢钢丝绳拉绳跟踪运动，安装灵活，适合大行程机械运动跟踪，起重机、门架、自动化设备常用。
进口LVDT（进口主流品牌）交期6~12周，价格昂贵，售后响应慢。西格门国产替代方案，精度同档，深圳工厂直发，7天打样。
非线性度 ±0.1%FS，重复性 ±0.02%FS，分辨率 <0.001%FS（无限分辨率），达到进口品牌工业级标准。
进口品牌通常需要 6~12 周，西格门深圳工厂 7 工作日打样、15 工作日批量，紧急订单可加急。
进口 LVDT 单价通常 ¥800~¥3000，西格门同规格 ¥300~¥800，批量更低。免费提供样品测试，零风险替换。
| 进口品牌型号 | 西格门替代型号 | 量程 | 精度 | 价格优势 |
|---|---|---|---|---|
| 进口某品牌 型号A | SG-LVDT-R-100 | ±2.5mm | ±0.05%FS | 节省约55% |
| 进口某品牌 型号B | SG-LVDT-R-50 | ±12.5mm | ±0.05%FS | 节省约50% |
| 进口某品牌 型号C | SG-LVDT-S-5 | ±5mm 弹簧式 | ±0.05%FS | 节省约60% |
| HBK WA-T 系列 | SG-LVDT-R-200 | ±50mm | ±0.1%FS | 节省约45% |
提供进口品牌型号和数量，张工1工作日内出等效国产型号 + 含税报价 + 免费样品安排
| 参数 | LVDT杆式（SG-LVDT-R） | 弹簧加载（SG-LVDT-S） | 拉绳式（SG-WPS） |
|---|---|---|---|
| 量程 | ±0.5mm ~ ±500mm（可定制） | ±1mm ~ ±50mm | 50mm ~ 6000mm |
| 非线性度 | ±0.1%FS | ±0.1%FS | ±0.1%FS |
| 重复性 | ±0.02%FS | ±0.02%FS | ±0.05%FS |
| 分辨率 | <0.001%FS（无限分辨率） | <0.001%FS | 0.01mm |
| 输出信号 | 4-20mA / 0-10V / RS485 | 4-20mA / 0-10V | 4-20mA / 0-10V / RS485 |
| 供电电压 | 12~36VDC | 12~36VDC | 10~30VDC |
| 工作温度 | -40°C ~ +125°C | -40°C ~ +85°C | -20°C ~ +70°C |
| 防护等级 | IP67 | IP67 | IP67 |
| 接线方式 | M12连接器 / 飞线 | 飞线 | M12连接器 / 飞线 |
| 外壳材质 | 不锈钢304 | 不锈钢316L（可选） | 铝合金阳极氧化 |
| OEM起订量 | 样品1件，批量5件 | 样品1件，批量10件 | 样品1件，批量5件 |
LVDT技术参数依据IEC 60068 环境试验标准（维基百科·LVDT）及国家计量规范。
从液压缸精密反馈到大型起重机行程跟踪，覆盖主流工业自动化场景。
液压缸外置拉绳式传感器（无需截断油缸）或缸端LVDT，实时反馈活塞位置，闭环控制伸缩量，精度±0.1mm。适合工程机械、压铸机、锻压设备。
LVDT杆端鱼眼关节直接连接模板，实时检测模具开合距离，精度±0.1mm，耐高温（85°C）和振动冲击，寿命超500万次循环。
拉绳传感器安装于桥梁主梁和桥面之间，实时监测弯曲变形（挠度），量程50~500mm，IP67防护，长期户外运行，数据接入结构健康监测平台。
数据中心CDU液冷管路调节阀开度精准感知（0~100%对应0~50mm行程），LVDT非接触无磨损，寿命远超机械限位开关，4-20mA直接接冷量控制器。
两线制和三线制接线，适配西门子/三菱/汇川各品牌PLC模拟量输入模块。
两线制传感器由PLC回路供电，接线最简单。适合西门子S7-1200/S7-300模拟量输入模块（SM1231）。确认PLC AI模块支持两线制4-20mA（部分模块需跳线设置）。信号线使用屏蔽电缆，屏蔽层控制柜侧单端接地。
三线制独立供电，信号线和电源线分开，抗干扰更好。适合三菱Q系列、汇川AM600等模拟量输入模块。信号电缆使用屏蔽线，屏蔽层控制柜侧单端接地，避免与动力电缆并排走线。
最小起订量5件，15工作日出样，量程/接口/品牌LOGO全定制，NDA保密协议保护。
从液压缸内置到机床光栅替代，西格门直线位移传感器覆盖工业自动化全场景。
工程机械臂架伸缩、注塑机锁模行程、压力机冲程控制。内置磁致伸缩传感器替代外置拉线传感器，防油污、抗震动，寿命延长3倍以上。推荐型号：SG-MSP（内置磁致伸缩）。
数控车床、铣床刀架位置反馈，替代光栅尺。LVDT分辨率可达0.1μm，重复性±0.1μm，适合精度要求<±0.01mm的精密加工场合。推荐型号：SG-LVDT-R系列。
桥式起重机吊钩高度、闸门开度监测、矿山提升机行程。拉绳位移传感器量程可达50m，防尘IP65，4-20mA直接接PLC，安装方便无需导轨。推荐型号：SG-WPS系列。
材料力学试验机、振动测试台、坐标测量机（CMM）辅助传感器。差动LVDT精度高、线性度好，量程5～500mm，适合实验室精密测量。推荐型号：SG-LVDT-D（差动型）。
| 故障现象 | 可能原因 | 排查步骤 | 解决方法 |
|---|---|---|---|
| 输出信号为0或满量程 | 供电中断 / 接线错误 / 量程设置错误 | 万用表测供电（24VDC），检查接线端子 | 重新接线；检查PLC AI通道配置是否为0-20mA |
| 信号漂移，读数不稳定 | 干扰（变频器/焊机）/ 磁环松动（磁致伸缩） | 关闭变频器后观察是否稳定；检查磁环固定螺钉 | 信号线加屏蔽接地；磁环重新固定；增加抗干扰滤波器 |
| LVDT输出非线性 | 铁芯超出有效行程 / 径向受力变形 | 检查铁芯是否在线圈内，测量安装同轴度 | 调整安装使铁芯居中；添加万向节消除径向力 |
| 拉绳卡滞或不回弹 | 钢绳生锈 / 内部弹簧疲劳 / 污物堵塞 | 手动拉出钢绳检查阻力，听是否有异响 | 清洁导向轮；更换钢绳；弹簧疲劳则返厂维修 |
| 上电无输出（4mA以下） | 两线制负载电阻过大 / 电源电压不足 | 测量回路总电阻，检查电源电压是否≥12VDC | 两线制回路电阻≤500Ω；升高供电电压至24VDC |
某挖掘机厂商需要替换液压缸外置磁条传感器（易损坏），改用西格门SG-MSP内置磁致伸缩传感器，探杆直接插入液压缸内部，IP67防护，完全密封，耐冲击。量程1800mm，精度±0.1mm，已稳定运行4年无故障。
华南某注塑机厂使用SG-LVDT-R系列替换旧式线性电位器，量程300mm，分辨率0.01mm，重复定位精度±0.05mm，4-20mA输出直接接PLC，调模时间从30分钟缩短到5分钟，合格率提升1.2%。
华中某水利局12座水闸采用SG-WPS拉绳传感器监测闸门开度，量程0～4m，RS485 Modbus接入SCADA，替换人工每日巡检，实现24小时远程监控。IP65户外防护，已稳定使用3年，节省巡检人力2人/站。
测量对象 · 量程范围 · 输出信号 · 安装方式，四个参数，张工工作日内回复含税报价，可提供免费打样。
