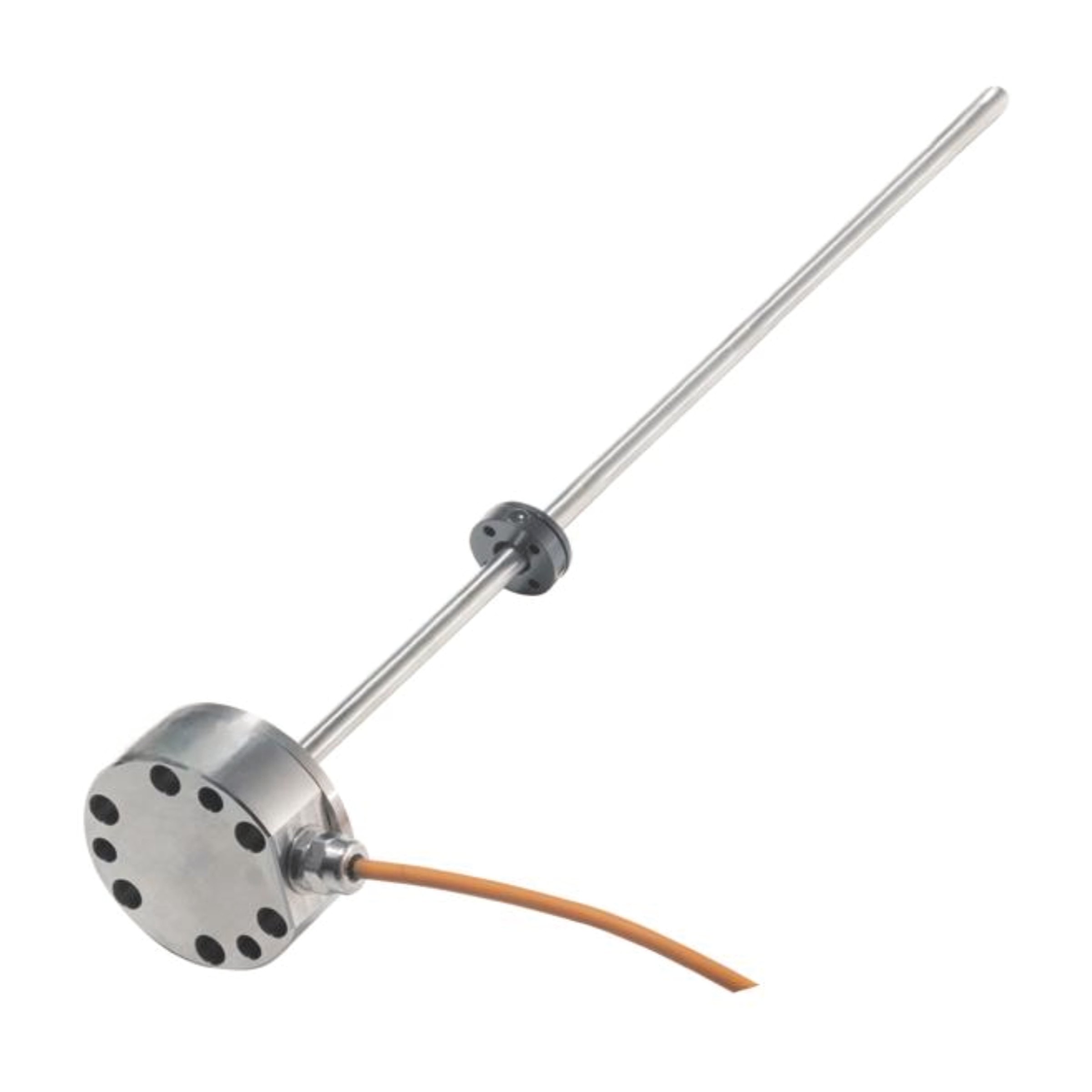

防爆型磁致伸缩位移传感器 （GB 系列 · ExdIIBT4）
防爆合格证 · OEM定制

防爆型磁致伸缩位移传感器
（GB 系列 · ExdIIBT4）

隔爆/本安结构，适用煤矿、石化、油气、溶剂储罐等爆炸性危险场所的位置测量。量程 25–8000mm，分辨率 1μm，非接触绝对值输出，符合防爆使用要求。

ExdIIBT4 量程 25–8000mm 分辨率 1μm 隔爆/本安 模拟/SSI/RS485 防爆合格证
微信获取报价 填写询价表单
产品简介

什么是防爆型磁致伸缩位移传感器？

防爆型（GB 系列）在标准磁致伸缩位移传感器基础上采用隔爆外壳与本安电路设计，达到 ExdIIBT4 防爆等级，可安装于存在可燃气体/粉尘的危险区，用于液压支架、储罐、油气设备等位置监测。
🛡️
ExdIIBT4
隔爆/本安型设计，适用 IIB 类气体、T4 温度组危险场所
⛏️
煤矿适用
面向综采液压支架油缸伸缩量监测，满足煤安相关要求
🎯
绝对值 1μm
非接触测量，抗振动、耐粉尘，绝对输出免归零
⚙️
多输出
模拟量、SSI、RS485(Modbus RTU) 可选
系列构成

GB 系列防爆型

隔爆本安型磁致伸缩位移传感器。

GB系列防爆磁致伸缩位移传感器 ExdIIBT4
GB 系列 · 隔爆本安
铝型材外壳，隔爆/本安型，适用防爆危险场合的位移/位置测量。
ExdIIBT4量程 25–8000mm模拟/SSI/RS485
技术参数

技术参数表

数据依据西格门磁致伸缩产品规格书 V1.1；非标规格可定制，下单时请与张工确认。

参数项规格备注
测量原理磁致伸缩时差法绝对值输出，非增量型
测量范围25–8000mm具体量程按型号/定制
分辨率模拟量 16 位 D/A；数字量 1μm
非线性度< ±0.01% FS（最小 ±50μm）
重复精度< ±0.001% FS（最小 ±5μm）
输出信号模拟量 4-20mA / 0-20mA / 0-10V、SSI、RS485(Modbus RTU)下单时指定
供电电压24VDC（±20%）
工作电流< 60mA随量程变化
更新时间< 10ms随量程变化 [待确认分档值]
反接保护 / 过压保护最大 −30VDC / 最大 36VDC
绝缘强度 / 温度系数500VDC / < 30ppm/℃
工作温度 / 存储温度−40~+85℃ / −55~+85℃
湿度≤ 90%，不结霜
防护等级IP67 / IP68（依型号）
耐压能力35MPa 连续 / 70MPa 峰值（内置型）
结构材料铝型材/隔爆外壳，铝合金电子仓
安装方式法兰/螺纹安装（按防爆结构）
位置磁环环形磁环或浮球
连接方式直接出线或航空插头M12 / 定制
是否定制可定制量程/接口/输出/防爆等级
行业应用

危险场所位置监测

煤矿液压支架
煤矿液压支架
内置综采液压支架油缸，监测支柱伸缩量，保障采场顶板安全控制。
石化 / 油气
石化 / 油气
防爆区油缸、阀门执行机构位置反馈，耐腐蚀、耐振动。
溶剂储罐
溶剂储罐
易燃溶剂储罐相关位置/液位测量，符合防爆使用要求。
防爆 · 本安认证

危险区域防爆等级

依据 GB 3836 / IEC 60079 系列标准；可选防爆型式，具体等级以防爆合格证与订货型号确认为准。

防爆型式防爆标志适用区域(EPL)工程说明
隔爆型Ex db IIC T6 Gb气体 Zone 1 / 2隔爆外壳(flameproof)；IIC 覆盖氢气/乙炔等最易点燃气体组别；T6 温度组别(表面≤85℃)
本质安全型Ex ia IIC T6 Ga气体 Zone 0 / 1 / 2本安(intrinsic safety)，EPL Ga 最高保护级、限能电路，可入 0 区；需配安全栅
粉尘防爆型Ex tb IIIC T80℃ Db粉尘 Zone 21 / 22外壳保护(tb)；IIIC 含导电性粉尘；最高表面温度 80℃；EPL Db(21区)

标志释义：db/ia/tb=防爆型式，IIC/IIIC=气体/粉尘组别，T6 / T80℃=温度组别/最高表面温度，Ga/Gb/Db=设备保护级别(EPL)。选型须与现场危险区域划分、气体/粉尘组别、温度组别逐项匹配。选型详解见 《磁致伸缩防爆认证解读》。

选型答疑

选型 FAQ

ExdIIBT4（隔爆/本安型），适用 IIB 类可燃气体、T4 温度组的爆炸性环境。具体等级与适用区域以防爆合格证为准。
防爆型按订单提供对应防爆合格证；煤矿场景相关认证可询，具体以实际证书为准，未确认前不作既成承诺。
可提供内置结构版本，耐压 35MPa 连续/70MPa 峰值；请提供安装方式与耐压需求以确认具体配置。
量程 25–8000mm 按行程定制，输出支持模拟量/SSI/RS485(Modbus RTU)。
进口替代

进口防爆位移传感器国产替代

西格门 GB 系列对标进口防爆磁致伸缩位移传感器核心指标，提供防爆合格证、国内备货、样品交期约 15 个工作日，量程与接口可定制，适配煤矿、石化等危险场所。
