电感式接近开关
源头工厂 · OEM定制

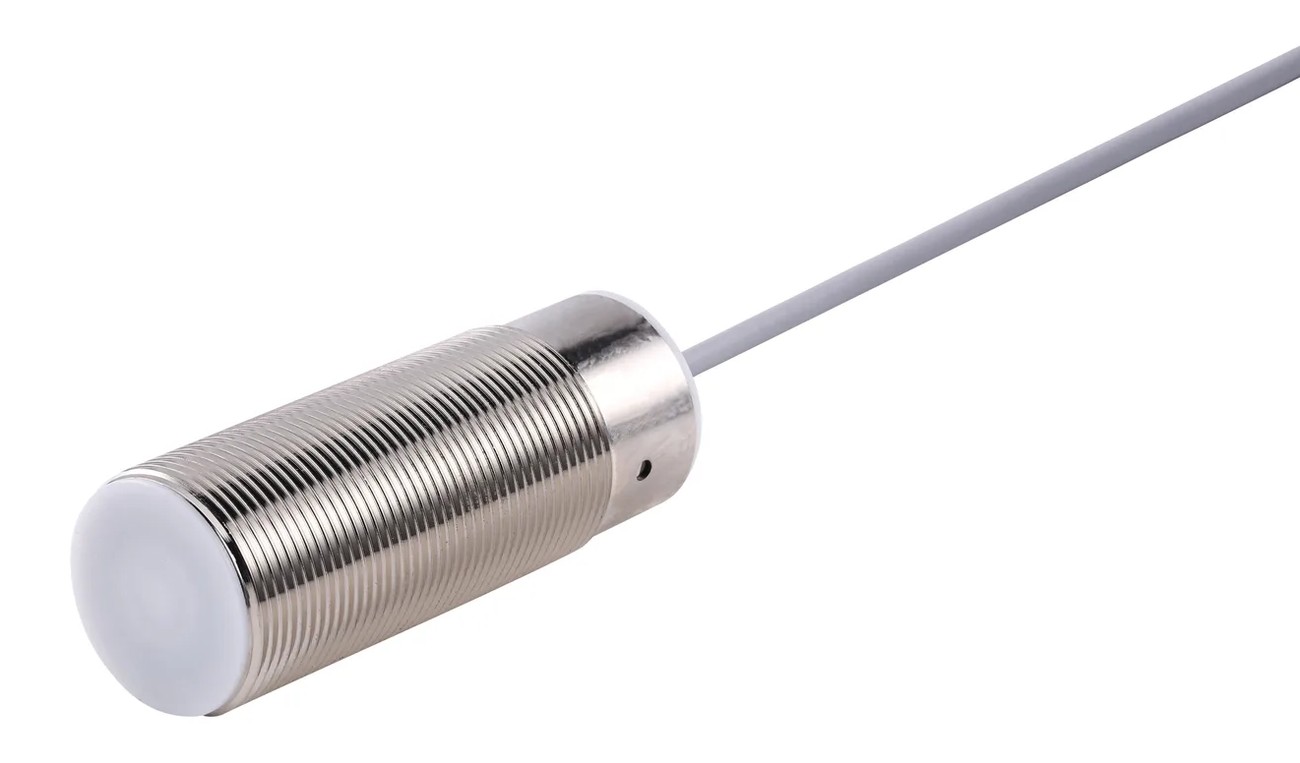

电感式接近开关

LC 振荡高频磁场 + 涡流原理，非接触检测金属物体到位。提供 M8/M12/M18/M30 及超小型系列，齐平/非齐平可选，NPN/PNP、2/3/4 线输出，IP67 防护。检测距离、输出与引线可定制。

涡流检测金属M8–M30齐平/非齐平NPN/PNPIP67
微信获取报价填写询价表单
产品简介

什么是电感式接近开关？

电感式接近开关内部 LC 振荡电路产生高频磁场，当金属物体靠近感应面时，其表面产生涡流消耗能量、使振荡衰减，电路据此非接触输出开关信号。它只检测金属，广泛用于机床、自动化设备的位置、限位与计数。输出与接线（NPN/PNP）见 NPN/PNP 图解。
🧲
非接触
涡流检测金属，无磨损
📏
多尺寸
M8/M12/M18/M30+超小型
⚡
响应快
高频响应，寿命长
🛡️
IP67
耐工业环境
选型参数

电感式接近开关选型参数表

下表为行业通用范围（市场公开资料，未逐项核实）；西格门具体型号数值以规格书/订货确认为准。

参数项行业通用范围（未核实·以订货确认）备注
检测方式LC振荡+涡流（非接触，仅金属）金属检测
尺寸M8 / M12 / M18 / M30（及超小型 D/M/Q系列）可定制
安装齐平（埋入式）/ 非齐平决定检测距离
检测距离约 0.6–50mm（随尺寸/齐平/材质）非金属需减距
输出NPN / PNP，NO / NC，2/3/4 线按PLC
供电DC 10–30V（部分 AC 20–240V）
响应频率约 2kHz随型号
防护等级IP67
产品实拍

电感式接近开关系列

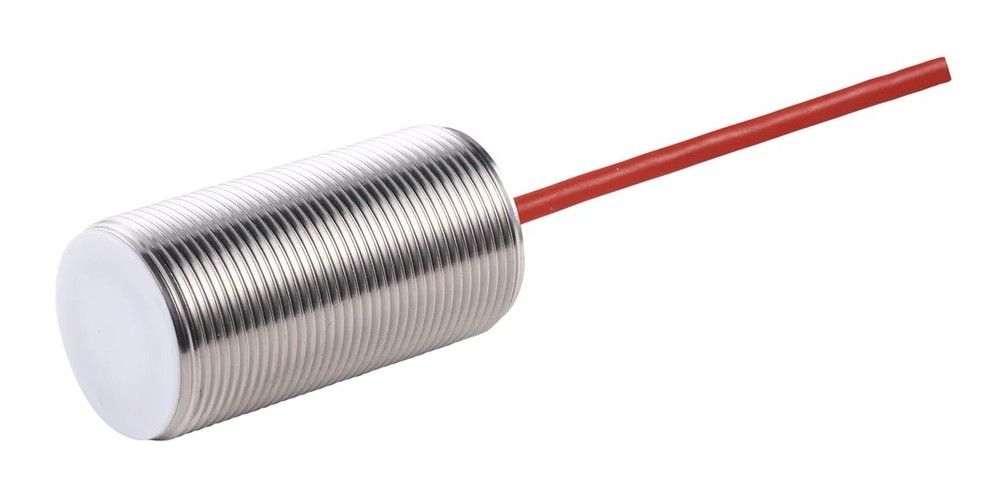

圆柱形 M8/M12/M18/M30
圆柱形 M8/M12/M18/M30
螺纹管体，多尺寸多距离
圆柱形 M8/M12/M18/M30
圆柱形 M8/M12/M18/M30
螺纹管体，多尺寸多距离

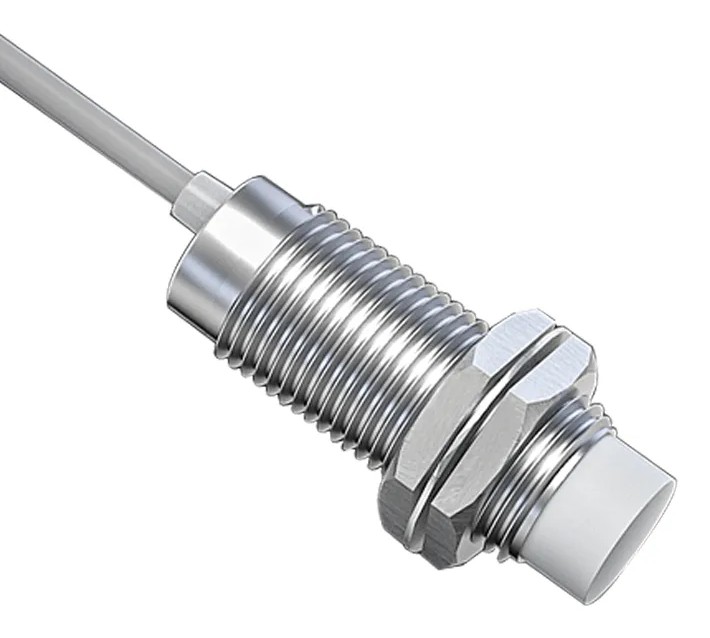

M12 圆柱形
M12 圆柱形
中等尺寸，通用位置检测

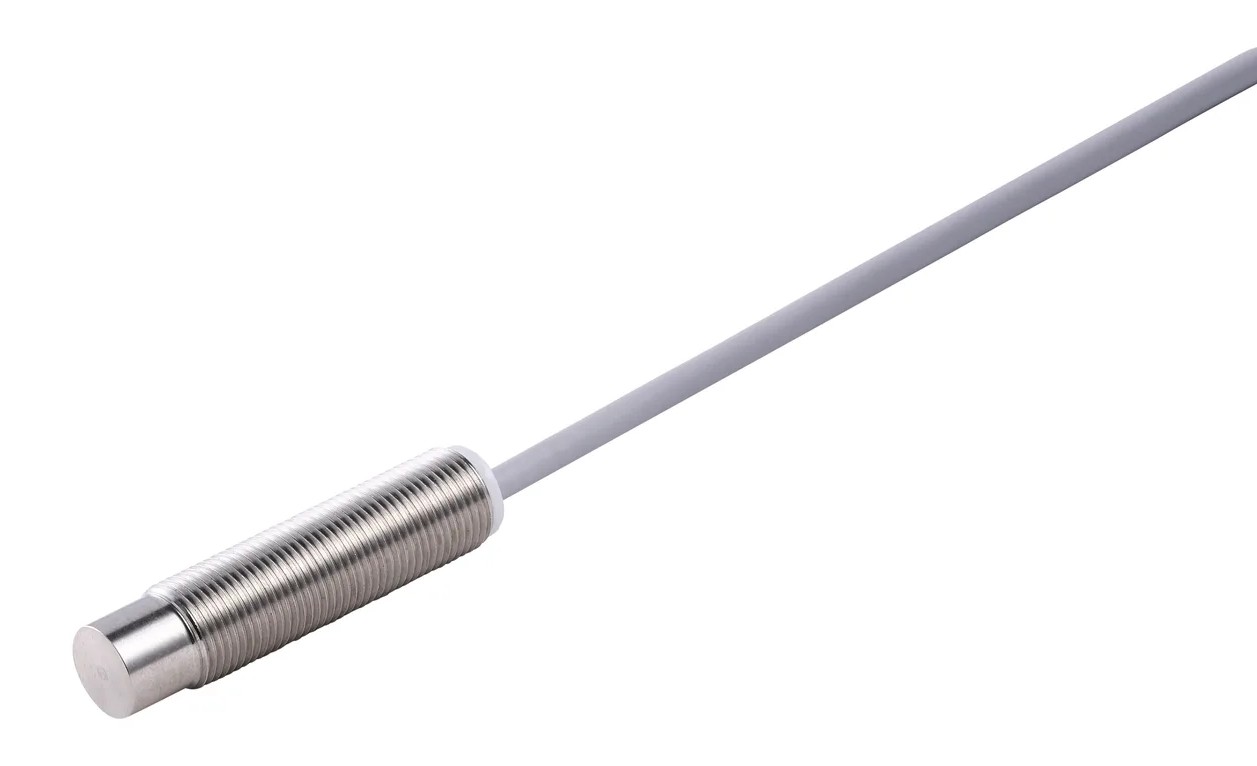

超小型系列
超小型系列
D/M 超小型，空间受限
带插头连接
带插头连接
M12 航插，快插易维护
检测距离

检测距离与材质

检测距离随尺寸、齐平/非齐平与被测材质变化：铁最远，不锈钢/铝/铜依次折减，非金属基本不检测。相邻/相对安装需留间距避免干扰。详见 检测距离与齐平/非齐平选型。
怎么选

电感 vs 电容 vs 霍尔 接近开关

先按被测物选原理，再选尺寸与输出。

类型检测对象特点 / 适用
电感式（本页）金属（涡流）抗干扰好、响应快、通用；非金属不检测
电容式金属 + 非金属、液位、粉料、塑料等适用广、响应偏低但稳；见 电容式
霍尔 / 磁簧磁体（需磁钢）寿命长、响应快，需埋磁钢；见 磁簧接近开关
应用与注意

应用与使用注意

典型应用：位置/限位、计数、测速、尺寸控制（金属件长度/堆高）、包装线有无检测、回转体停位、阀门开关到位。
使用注意：① 被测非金属或很薄镀膜层时检测距离明显减小甚至测不到；② 负载与接近开关用不同电源时，务必先给接近开关上电（接通约 50ms），避免上电瞬间误动作；③ 避开强磁、大块导磁金属、焊接强电磁干扰；④ 输出除 DC 的 NPN/PNP 2/3/4 线外，另有 AC 两线/五线可选，按控制器选型。
选型进阶

被测材质衰减系数、响应频率与输出

检测距离随被测金属材质变化（衰减系数），并结合响应频率、两线/三线 NPN/PNP 输出与保护功能综合选型。

电感式只检测金属：不同金属的磁导率/电阻率不同，涡流强弱不同，实际检测距离需按衰减系数修正（以标准检测钢为 1.0 基准）。

被测金属衰减系数（约·未核实）
普通钢 / 铁1.0（基准）
不锈钢≈0.7
黄铜≈0.4
铝≈0.4
铜≈0.3
选型项行业通用范围（未核实·以订货确认）
检测距离常见 1–50mm（随尺寸/齐平非齐平/材质）
响应频率小径更高（如 M18 约 600Hz，部分可达 1–1.5kHz）
接线/输出两线制 / 三线制；NPN、PNP；NO、NC
保护可选短路 / 过载 / 断线保护
供电直流（如 DC10–30V）

以上为行业通用范围（含公开资料，未逐项核实）；具体数值以型号与订货确认为准。

选型对标

电感接近开关选型对标

面向金属位置检测、限位、计数。

对标项行业常见（公开值·未核实）西格门（以订货确认）
响应频率约 300~700Hz高频可选
检测距离 Sn按尺寸M8~M30 全规格
输出—NPN / PNP · NO / NC
交期/定制进口长交期国产 · OEM · 交期快

"行业常见"为同行公开资料（未逐项核实）仅作对比；本型号数值以规格书与订货、我们工程师确认为准。国产替代进口件，同档性能 · 交期快 · 支持 OEM 定制。

标准与权威来源

相关标准

选型答疑

选型 FAQ

内部 LC 振荡电路产生高频磁场，金属物体靠近时在其表面产生涡流、消耗能量使振荡衰减，电路检测到后非接触输出开关信号。只检测金属。
齐平（埋入式）可与金属齐平安装、抗侧面干扰，但检测距离较近；非齐平检测距离更远，但安装处需留非金属空间。
按 PLC 输入选：日系正极共点多用 NPN，欧美负极共点多用 PNP。接线详解见 接近开关 NPN/PNP 图解。
尺寸越大距离越远；被测材质影响大——铁最远，不锈钢/铝/铜依次折减。非金属基本不检测。详见 检测距离与齐平选型。
常见 IP67、DC 10–30V；具体以型号为准，可 OEM 定制。
