机械式压力开关

膜片或活塞受压推动微动开关,纯机械、无需供电、可靠耐用。压力设定点与差压(回差)现场可调,适用水泵自动启停、空压机、液压保护。量程、接口与触点可定制。

膜片/活塞免供电压差可调水泵/空压机OEM定制

什么是机械式压力开关?

机械式压力开关用膜片或活塞作为测压元件:压力克服弹簧预紧力使元件形变,达到设定点时推动微动开关通断,输出开关信号。纯机械、无需供电、可靠耐用、成本低,是水泵、空压机等点位压力控制的经典方案。原理与电子式对比见 压力开关选型
🔩
纯机械
无需供电,环境适应强
🎚️
压差可调
压力+回差螺丝现场调
💪
可靠耐用
结构成熟,寿命长
⚙️
可定制
量程/接口/触点/材质

机械式压力开关选型参数表

下表为行业通用范围(市场公开资料,未逐项核实);具体型号以规格书/订货确认为准。

参数项行业通用范围(未核实·以订货确认)备注
测压元件膜片(低压)/ 活塞(高压)按量程
动作形变推动微动开关点位输出
触点形式SPDT(上限/下限/公共)按逻辑
接点容量按型号感性负载加吸收/需继电器
压力范围按量程段定制以订货确认
差压(回差)部分型号可调机械式
过程连接G1/4、G1/2、NPT 等可定制
防护等级IP65型号而定

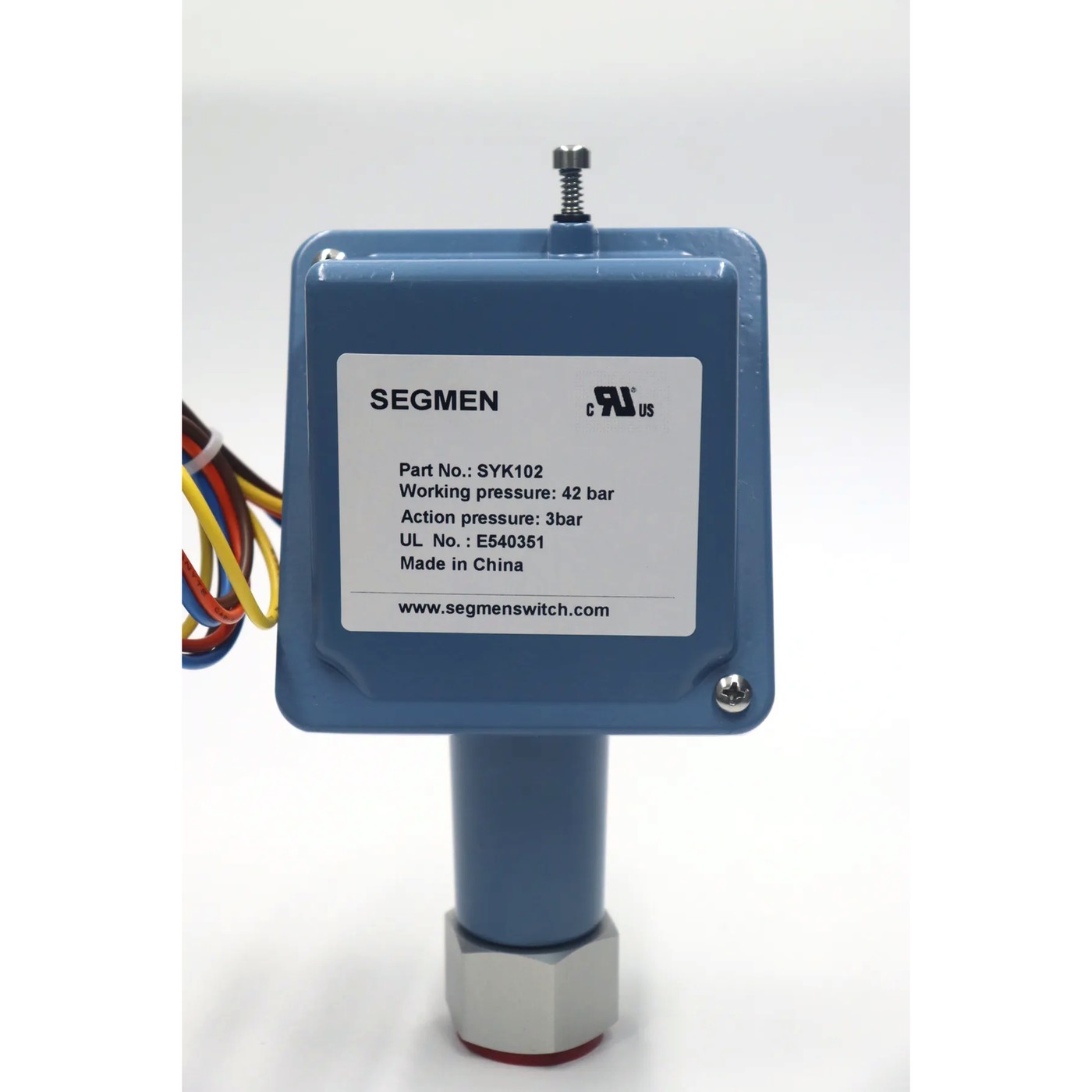

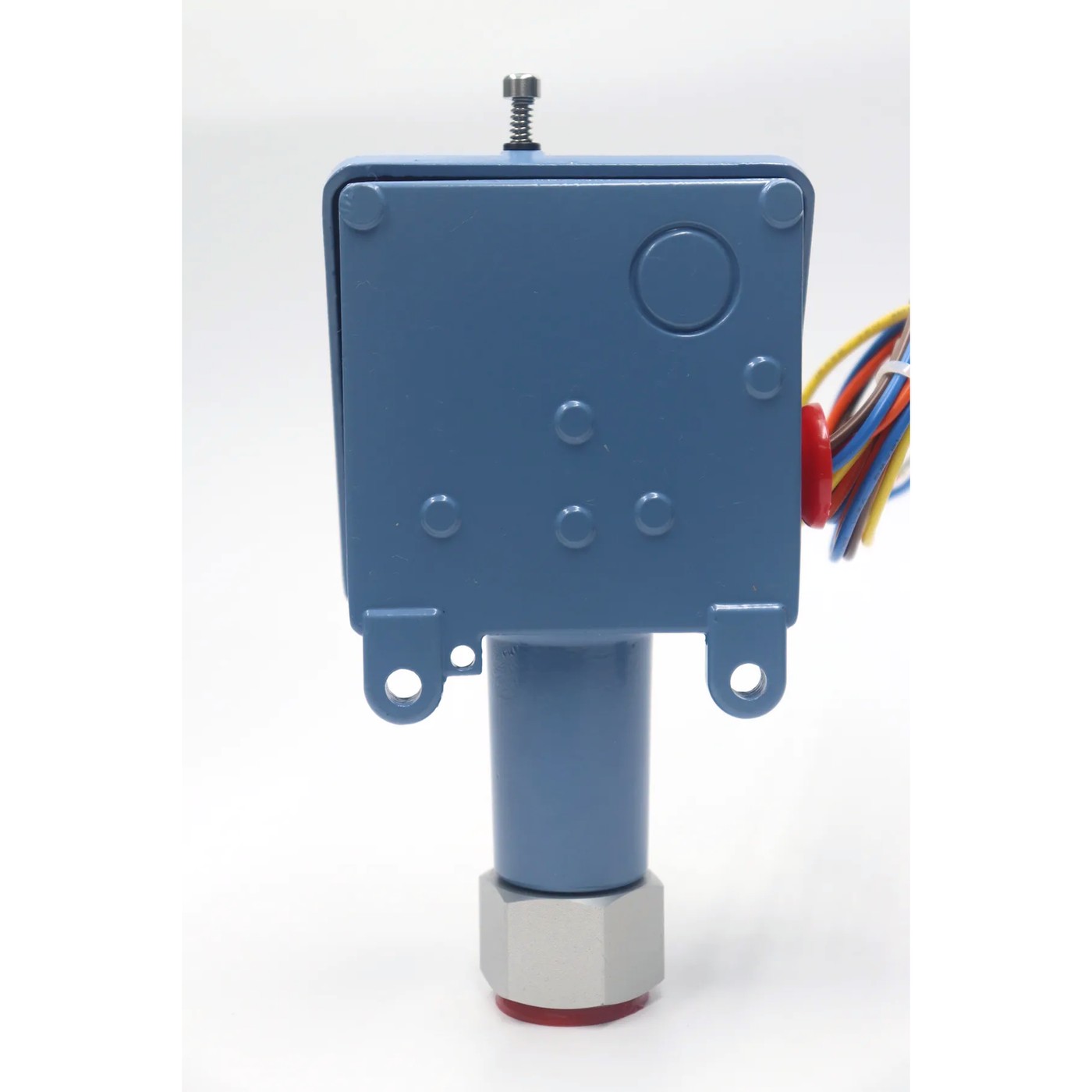

机械式压力开关

接线与调节

三触点上限/下限/公共,按启停逻辑选常开/常闭并经继电器驱动;壳内压力螺丝调设定点、差压螺丝调回差。水泵自动启停接线逻辑同理,可参考 开关+继电器控制水泵 思路。

相关标准

选型 FAQ

压力作用在膜片(低压,面积大)或活塞(高压,面积小)上,克服弹簧预紧力推动机构,达到设定点时触发微动开关通断。纯机械、无需供电。
壳内一般有两个螺丝:一个调压力设定点,一个调差压(回差)——即动作与复位之间的压差,避免频繁启停。
水泵自动启停、空压机气泵压力控制、液压系统高低压保护等点位压力控制。
上限/下限/公共三触点,按启停逻辑接常开/常闭;触点需经继电器/接触器驱动电机。
壳体金属,接液部件可选 316L 适应腐蚀介质;防护常见 IP65,具体以型号为准。
