浮球液位开关

Q: 浮球液位开关是什么原理？

在非导磁探杆内装干簧管，套在杆上的浮子内含环形磁钢；液位升降带动浮子移动，磁钢靠近/远离干簧管使其吸合或断开，输出无源开关信号。属点位检测，非连续测量。

Q: 浮球开关能直接控制水泵吗？

不能。它只输出无源触点信号，需经中间继电器或交流接触器再驱动水泵。供排水接线逻辑见 浮球开关控制水泵接线。

干簧管 + 磁性浮子非接触检测，结构简单、无源可靠。覆盖 PP/不锈钢、单点/多点、立式/侧装多种结构，广泛用于水箱、水泵、污水、化工、饮水与医疗设备液位控制。参数可定制，支持 OEM/ODM。

干簧管无源单/多点顶/侧装PP/不锈钢OEM定制

微信获取报价填写询价表单

产品简介

什么是浮球液位开关？

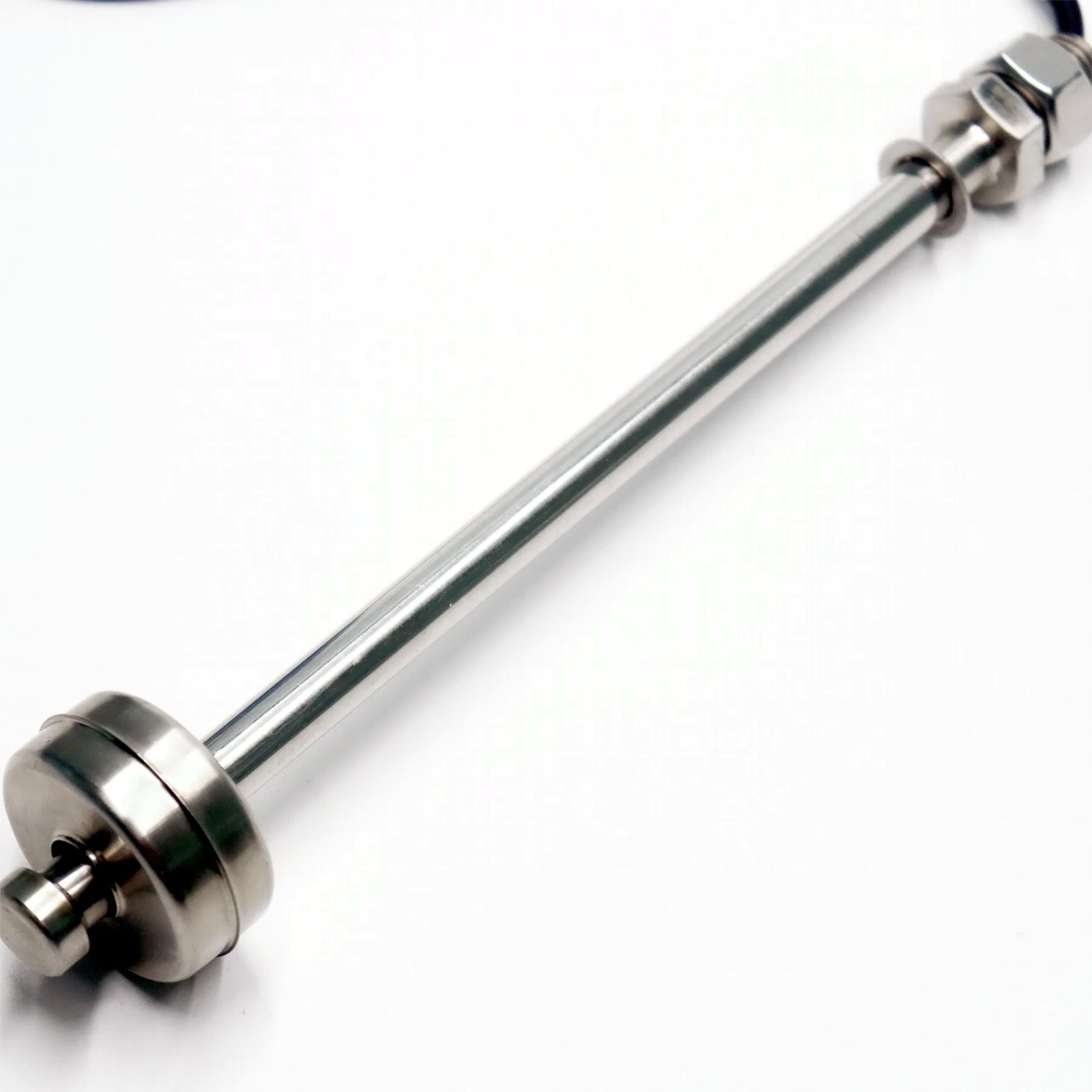

浮球液位开关利用干簧管 + 磁性浮子工作：非导磁探杆内装干簧管，浮子内嵌环形磁钢，液位升降带动浮子上下移动，磁钢靠近或远离干簧管使触点吸合/断开，输出一个无源开关信号。它是点位检测元件（非连续测量），结构简单、无需供电、寿命长。

🧲

非接触无源

干簧磁控，无机械摩擦，可无源输出

🧩

结构多样

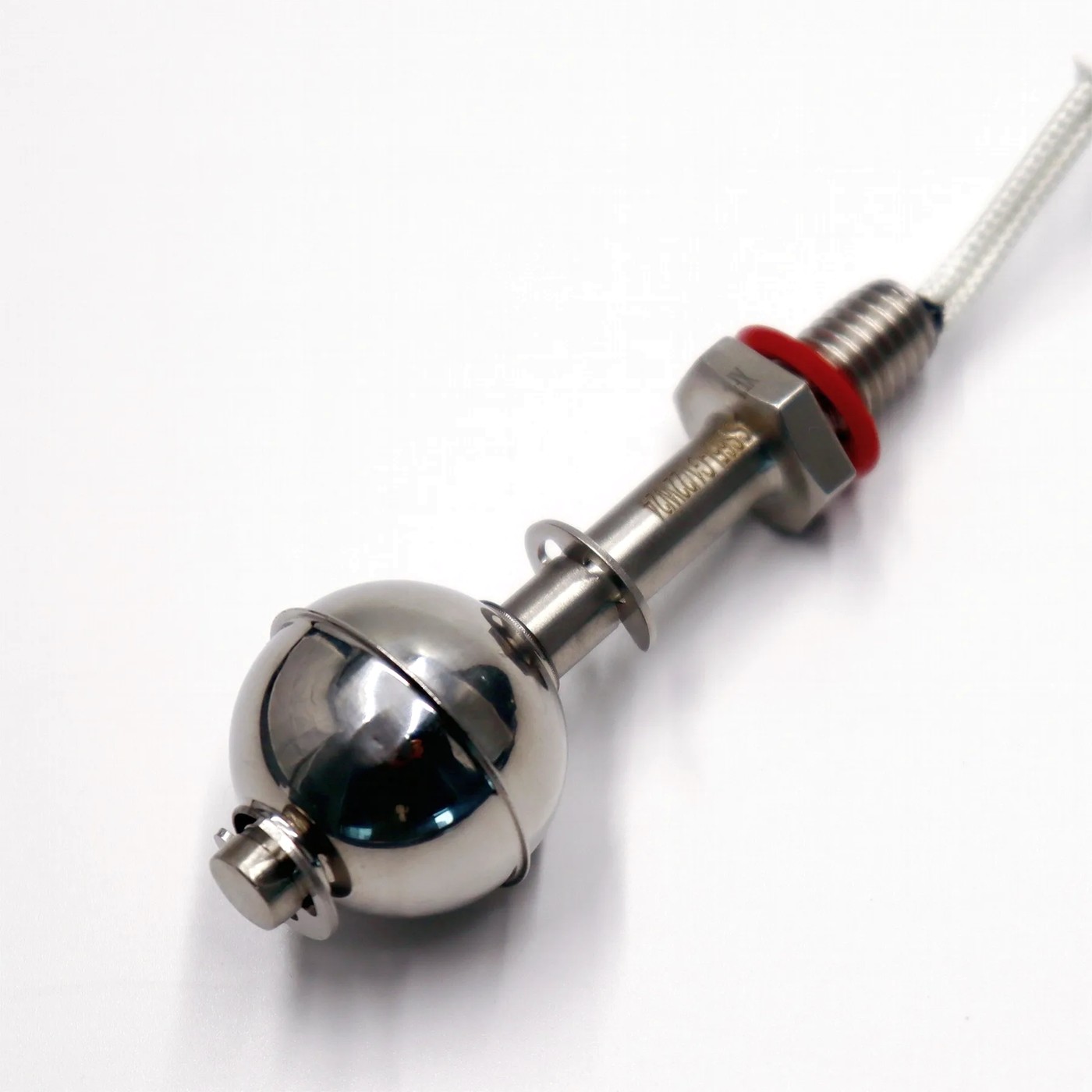

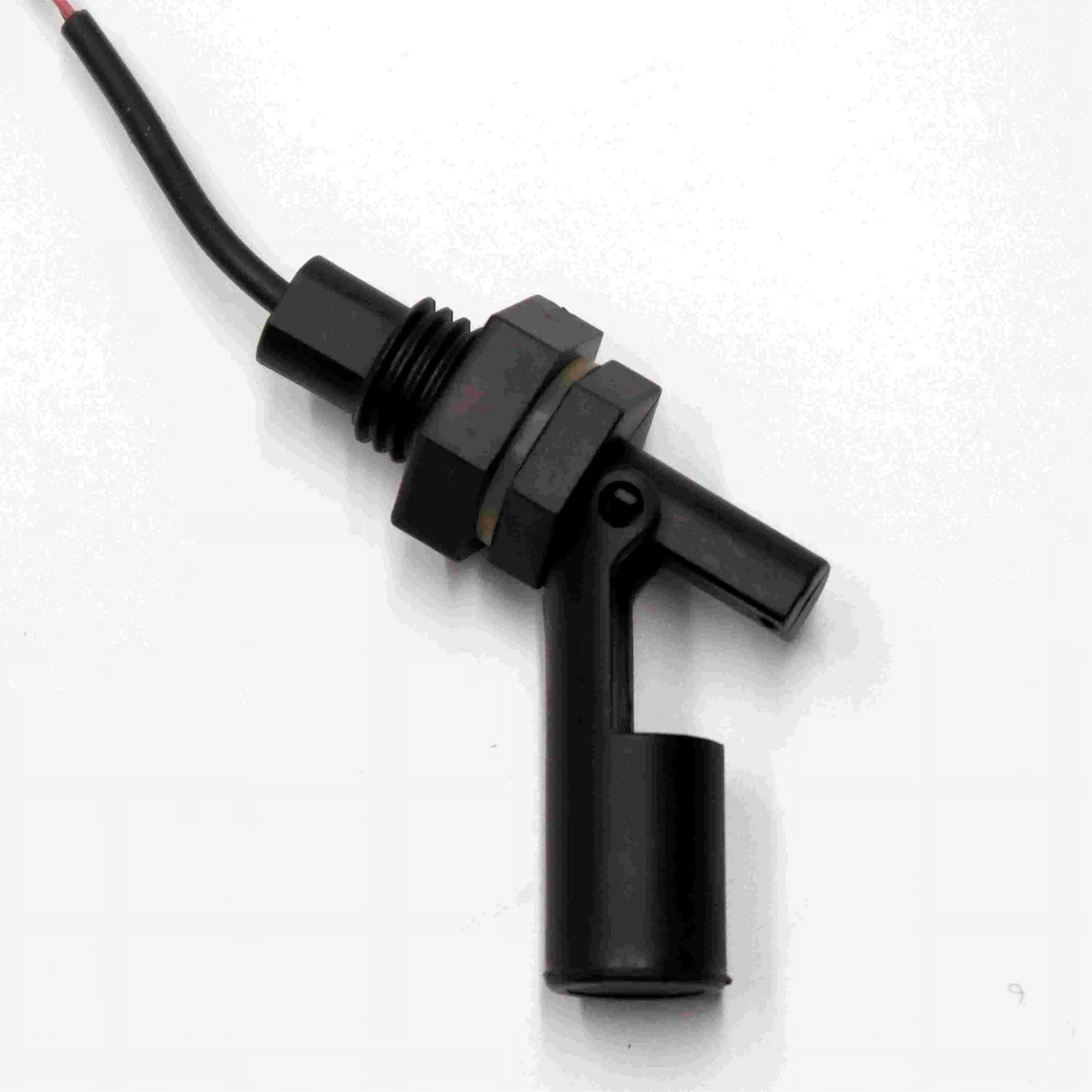

单/多点、立式/侧装、球形/连杆可选

🧪

多材质

SUS304/316L、PP/PVDF 适配腐蚀介质

⚙️

OEM 定制

浮球尺寸、点位、引线、接口按整机定制

选型参数

浮球液位开关选型参数表

下表为行业通用范围（依据市场公开资料与供应链手册，未逐项核实），仅用于搭建选型口径；西格门各型号具体数值以规格书/订货确认为准。

参数项	行业通用范围（未核实·以订货确认）	备注
检测方式	干簧管 + 磁性浮子（非接触、无源）	开关量点位，非连续
触点形式	SPST（常开NO / 常闭NC）/ SPDT	按控制逻辑
接点容量	10W – 50W	感性负载加吸收电路
切换电压	≤ 240VAC / ≤ 200VDC
切换电流	0.5A（最大 1.5A）
耐压	≤ 10kg/cm²（约 1.0MPa）	随结构/材质
工作温度	-10~+125℃（PP≤80℃ / PVDF≤120℃ / 不锈钢≤200℃）	随材质
结构材质	SUS304 / SUS316L / PP / PVDF	按介质
浮球适用比重	≥ 0.5（常见 0.7）	低比重介质选大浮球
浮球规格	φ28 / φ40 / φ44 / φ50 等	可定制

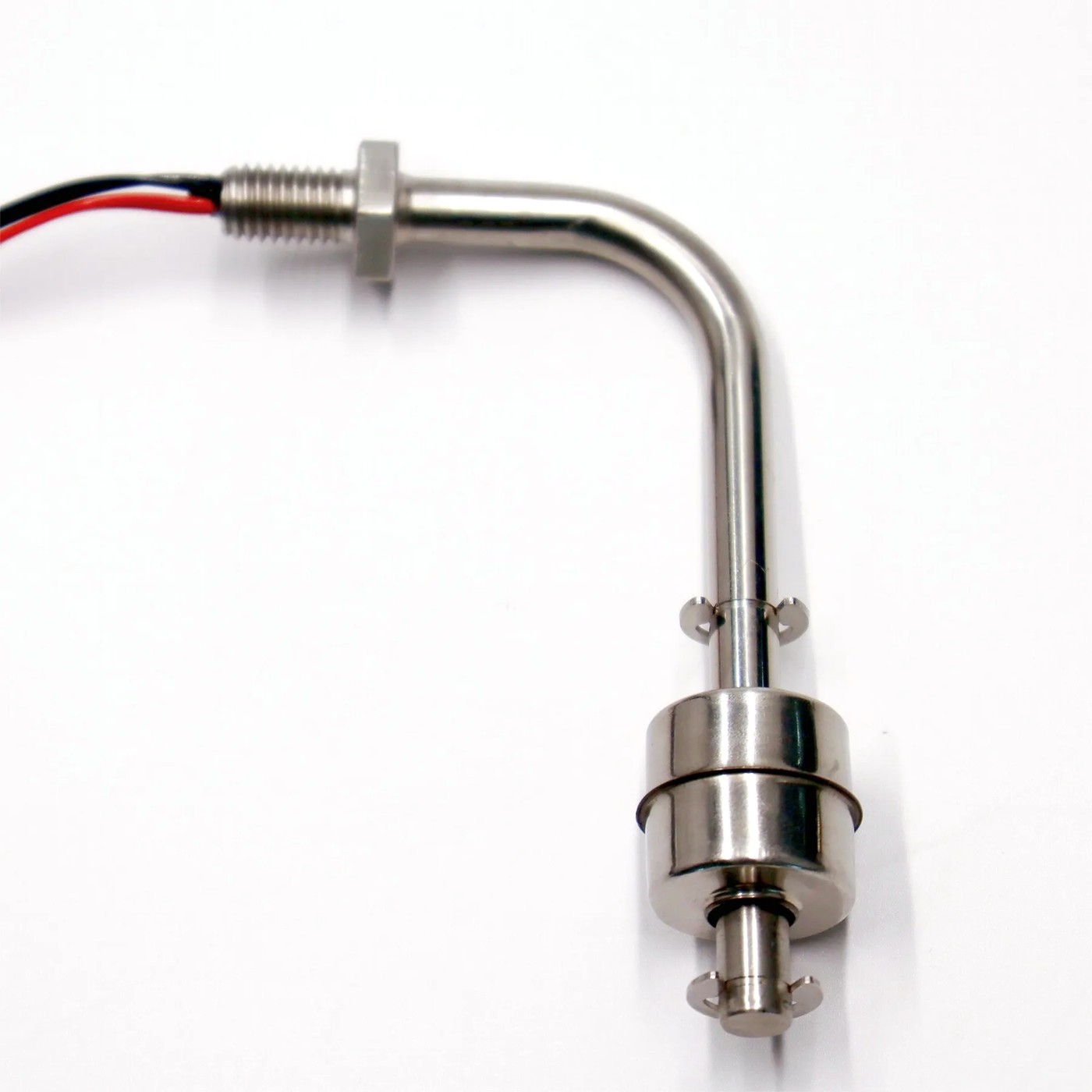

安装方式	立式（顶/底装）/ 水平（侧装）
点位	单点 / 多点 / 连续（连杆）	可定制
防护等级	IP65（接线盒）

接线要点

接线与水泵控制

浮球开关接线端一般为 COM / NO / NA（常开/常闭）：高位停泵、低位启泵按逻辑选常开或常闭。因输出为无源触点，不能直接驱动水泵，需经中间继电器或交流接触器过渡。完整供排水与双泵接线见浮球开关控制水泵接线详解。

比重选型

比重（SG）与浮球选型

浮球能否浮起、动作准不准，比重是关键：
• 被测液体比重（SG）必须大于浮球标示比重，否则浮球浮不起来、开关不动作；
• 比重越接近，浮球浸入越多；低比重介质（如油类 SG≈0.7）需选低比重浮球或大浮球；
• 高粘度/易挂料介质选大外径浮球；
• 介质应无铁屑/导磁杂质，否则影响干簧动作。浮球比重/尺寸以订货确认。

安装要点

安装注意（避免误动作）

安装位置远离进/出水口，避免液面波动造成误动作；
装于池壁可加 L 型角钢支架；搅拌区加 防波管 / 防波挡板；
法兰/套管安装时，管内径需大于浮球外径，保证浮球自由升降；
负载电流/电压需与开关接点容量匹配，大功率负载经继电器/接触器；
浮球动作点出厂已按订货调好，勿随意移动浮球或卡簧。

开关 / 计 / 控制器

浮球液位开关 vs 液位计 vs 控制器

同为磁浮子 + 干簧原理，按输出与功能分三种：浮球液位开关=到位输出点位开关信号；浮球液位计（变送器）=磁耦合输出连续 4-20mA、可远传读数；浮球液位控制器=内置上下限控制逻辑。要点位报警选开关，要连续读数选液位计，要现成控制逻辑选控制器。

标准与权威来源

浮球液位开关选型对标

面向水箱/泵站高低液位报警与自动控制。

对标项	行业常见（公开值·未核实）	西格门（以订货确认）
开关精度	约 ±5~10mm	±5mm（±2mm 可选）
材质	常规单一	PP / 316L / PVDF 三选
触点	—	SPDT 干簧 · 长寿命
交期/定制	进口长交期	国产 · OEM · 交期快

"行业常见"为同行公开资料（未逐项核实）仅作对比；本型号数值以规格书与订货、我们工程师确认为准。国产替代进口件，同档性能 · 交期快 · 支持 OEM 定制。

选型答疑

选型 FAQ

在非导磁探杆内装干簧管，套在杆上的浮子内含环形磁钢；液位升降带动浮子移动，磁钢靠近/远离干簧管使其吸合或断开，输出无源开关信号。属点位检测，非连续测量。

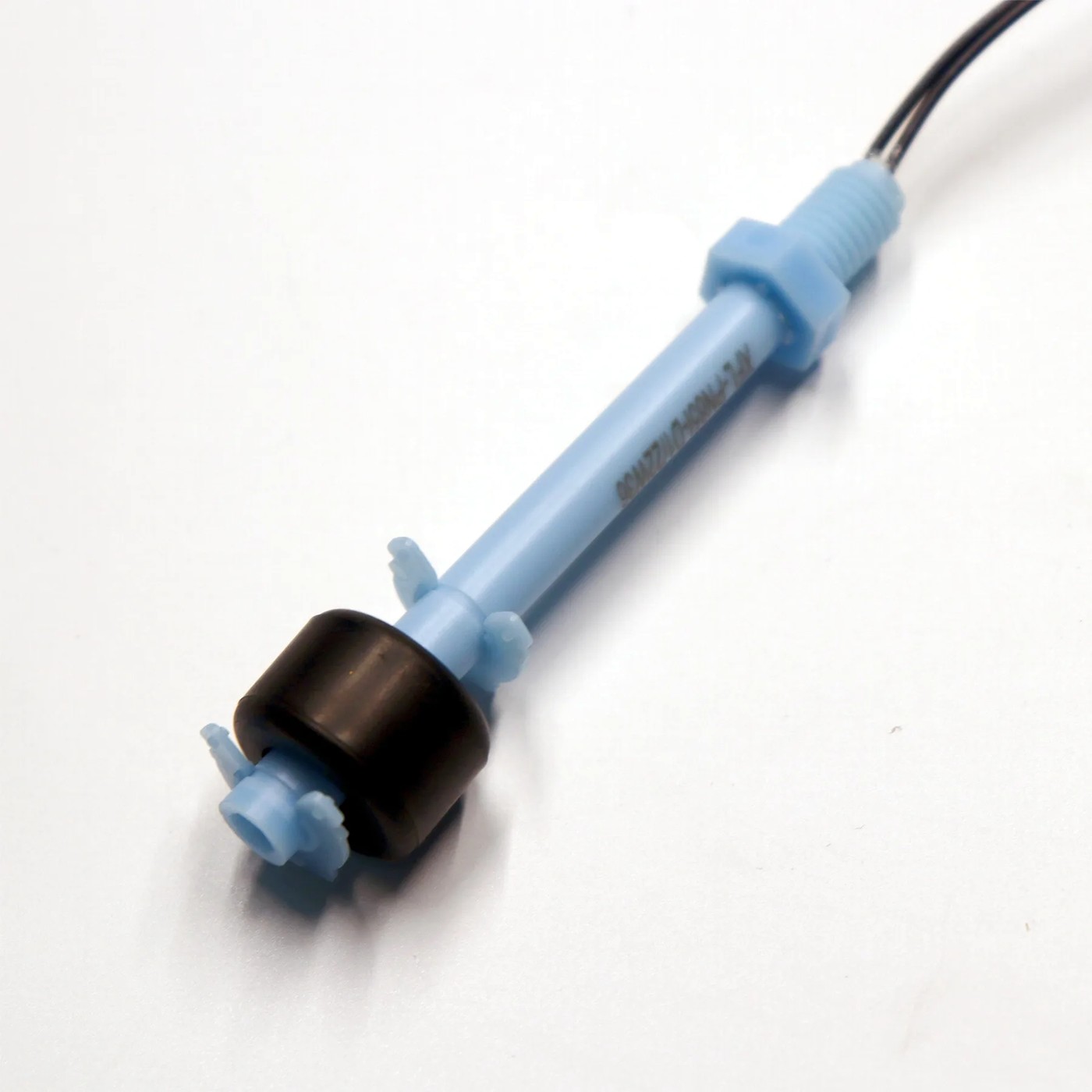

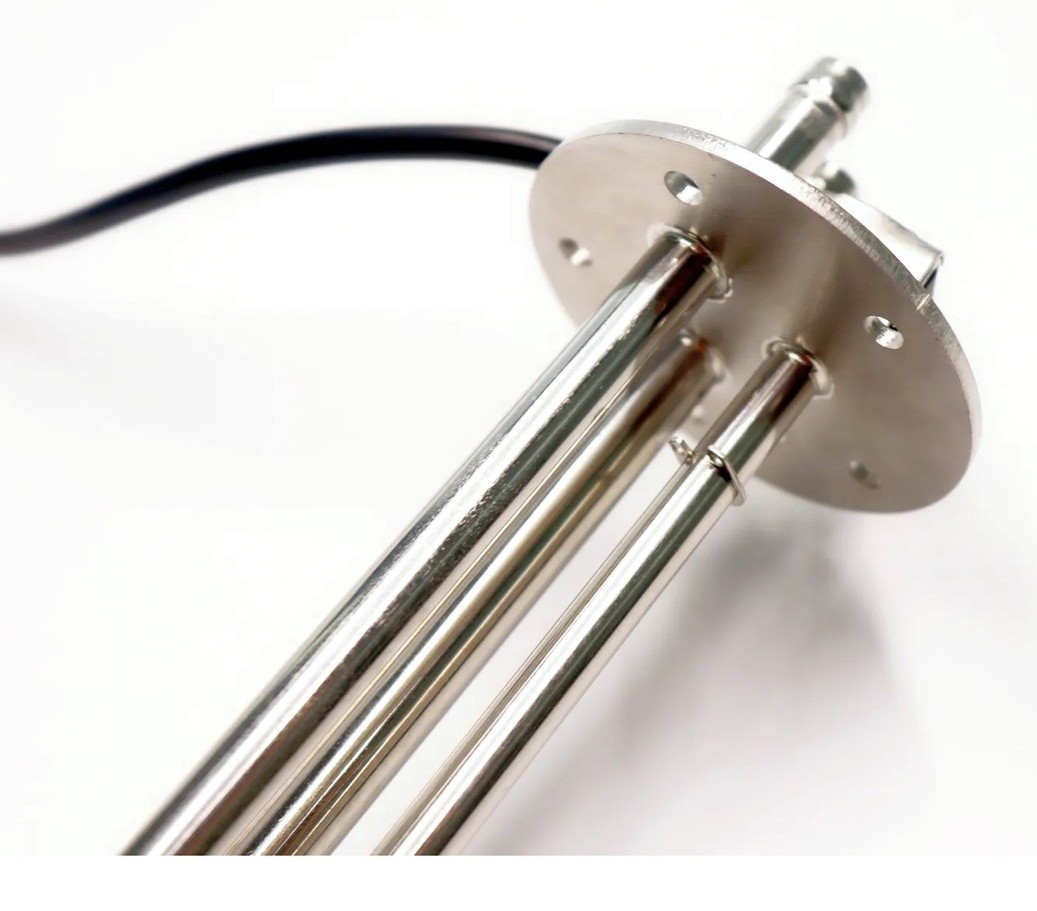

单点用于一个高位或低位报警/控制；多点用多浮子在一支杆上做多个点位（如高低双控）；需要连续液位读数则选磁致伸缩或投入式液位计，见磁致伸缩液位。

不能。它只输出无源触点信号，需经中间继电器或交流接触器再驱动水泵。供排水接线逻辑见浮球开关控制水泵接线。

洁净水/通用选 SUS304；耐腐蚀选 SUS316L 或 PP/PVDF 工程塑料。强酸强碱、CIP 清洗场景优先 PP/PVDF，见 PP 防腐浮球开关。
